Плиты перекрытия
Особенности производства и требования к исходному сырью
Технологический процесс производства плит перекрытия требует четкого соблюдения всех правил и стандартов, установленных ГОСТом. Важную роль играет качество исходного сырья, используемого для изготовления плит.
Исходное сырье должно соответствовать следующим требованиям:
- Структура бетона должна быть плотной, с минимальной плотностью не менее 1400 кг/см³.
- Допускается использование бетона плотного силикатного, прочность которого составляет не менее 1800 кг/см³.
- Важным элементом является армирование. Используются стержневая и горячекатаная арматура, а также высокопрочная проволока.
Технология изготовления плит перекрытия включает следующие этапы:
- Подготовка производственной дорожки и чистка оборудования.
- Нанесение разделительной смазки на стенки формы.
- Укладка арматурных прядей и проволоки.
- Натяжение арматуры с использованием гидравлической станции и домкрата.
- Заливка бетонной смеси и уплотнение с помощью слипформера.
- Термообработка и охлаждение изделия.
- Резка готовых плит на требуемые размеры.
Плиты серии П производятся путем заливки бетона в специальные формы с предварительным укладыванием армирующего каркаса. В зависимости от конструкции армирующего каркаса, плиты могут опираться на 2, 3 или 4 стороны.
Плиты ПК изготавливаются с применением опалубочного метода. В форму укладывается армирующий каркас, после чего производится заливка бетонной смеси и уплотнение с использованием вибрационного оборудования. Плиты ПК могут опираться на 2 или 3 стороны в зависимости от конструкции армирующего каркаса.
Плиты ПБ серии ПК ПБ изготавливаются с использованием современной безопалубочной технологии на специализированных конвейерных линиях. После затвердевания получается длинная плита-полуфабрикат, которая разрезается на изделия нужных размеров. Плиты ПБ могут опираться только на 2 стороны.
Современные плиты перекрытия также выпускаются безопалубочным методом. Они имеют продольные технологические пустоты, которые могут иметь разные размеры в зависимости от серии изделия.
Виды плит перекрытия и их характеристики
Пустотные и многопустотные плиты (ПК и ПБ)
Пустотные и многопустотные плиты маркируются как ПК и ПБ. Они имеют одинаковые габариты, но отличаются технологией производства. ПК плиты изготавливаются с применением опалубочного метода, в то время как ПБ производятся на конвейере без использования опалубки.
Стандартные размеры пустотных и многопустотных плит включают:
- Длину от 2400 до 12000 мм;
- Ширину от 1000 до 6600 мм;
- Толщину 22 см или 30 см.
Отличительной характеристикой пустотных и многопустотных плит является наличие отверстий диаметром от 14 мм до 16 мм. Несущая способность плит составляет от 800 кг/мс³ до 1250 кг/см³. Для производства плит ПК применяют бетон марки М200–М400, а для ПБ - М400 и М500.
Ребристая П-образная плита (ПГ)
Ребристая П-образная плита является универсальной конструкцией, применимой в различных видах строительства. Чаще всего они используются при возведении промышленных объектов и торговых центров.
Основные характеристики ребристых плит:
- Высота 30–40 см;
- Ширина 1,5 м или 3 м;
- Длина 6 м, 12 м, 18 м;
- Максимальный вес одной плиты - 7 тонн;
- Максимальная несущая способность - 1440 кг/см³.
Полнотелые плиты
Полнотелые плиты представляют собой монолитные конструкции без пустот внутри. Они редко используются при строительстве жилых зданий, но находят применение в дорожном и железнодорожном строительстве для каналов и тоннелей.Толщина полнотелых плит составляет от 12 до 16 см.
Многопустотные плиты
Многопустотные плиты обладают продольными технологическими пустотами, что обеспечивает небольшой вес и улучшенные тепло- и звукоизоляционные характеристики.
В зависимости от толщины выделяют стандартные (ПК и ПБ) толщиной 220 мм и облегченные (ПНО, 3,1ПБ и 1,6ПБ) толщиной 160 мм.
Существует система классификации плит перекрытия в зависимости от их назначения:
- ПП: эти плиты устанавливаются на верхний этаж здания в качестве верхнего покрытия;
- ПР, ПГ: их монтаж возможен на любом типе строения;
- ПВ: эти плиты имеют проемы для вентиляционных каналов;
- 2п: конструкция опирается только на верхнюю часть ригеля;
- 1п: данное изделие опирается на полку ригеля.
Современные методы производства позволяют создавать плиты с различными технологическими характеристиками, удовлетворяя разнообразные потребности в строительстве.
Маркировка и расшифровка плит перекрытий
Сортамент плит перекрытия, представленный нашим заводом, включает разнообразные железобетонные изделия, каждое из которых помечено согласно стандартам ГОСТ 23006 и ГОСТ 23009. Маркировка плит позволяет быстро и точно определить их основные характеристики и область применения.
Марка каждой плиты состоит из букв и цифр, представленных в определенной последовательности. Первая группа обозначает тип железобетонного изделия, а вторая - его основные технико-эксплуатационные параметры.
Рассмотрим расшифровку маркировки на примере плиты ПБ 108-12-10:
- ПБ – обозначение пустотной плиты безопалубочного непрерывного формования.
- 108 – конструктивная длина в дециметрах (10.8 м).
- 12 – ширина изделия в дециметрах (1.2 м).
- 10 – предельная нагрузка, выдерживаемая изделием без разрушения (10 кПа или 1000 кг/м²).
После основной маркировки может указываться класс напрягаемой арматуры.
Маркировка по ГОСТ 23009
Продукция маркируется согласно ГОСТ 23009, где обозначение также состоит из букв и цифр, разделенных дефисами.
Буквами обозначается тип плиты, рядом проставляются габариты в дециметрах — длина/ширина. После дефиса указывается расчетная нагрузка в кПа, а для предварительно напряженных ЖБИ также проставляется класс напрягаемой арматуры.
Пример маркировки: 1ПК 48.15-12.5 АтVта
- 1ПК – тип плиты первого типоразмера, толщиной 220 мм, с диаметром отверстий 159 мм, опирается по двум сторонам.
- 48 – округленная длина в дециметрах (4.8 м).
- 15 – округленная ширина в дециметрах (1.5 м).
- 12.5 – несущая способность в центнерах на квадратный метр (1250 кг/м2).
- АтV – предварительно напряженная арматура в изделии.
- т – при производстве применяется тяжелый бетон.
- а – уплотнительные вкладыши установлены в торцевых отверстиях.
Маркировка также может содержать дополнительные характеристики, такие как условия применения, сейсмостойкость, тип арматуры и количество закладных элементов.
Плиты перекрытий от производителя СтройМаркет ЖБИ
Наши плиты перекрытий изготавливаются с использованием передовых технологий и материалов высокого качества. Каждое изделие проходит строгий контроль качества на всех этапах производства, что гарантирует его соответствие самым высоким стандартам.
Мы предлагаем широкий ассортимент плит перекрытий различных размеров и типов, чтобы удовлетворить потребности наших клиентов. Независимо от того, нужны ли вам пустотные плиты безопалубочного непрерывного формования или плиты с проемами для вентиляции, у нас вы найдете идеальное решение для вашего проекта.
Наша продукция:
-

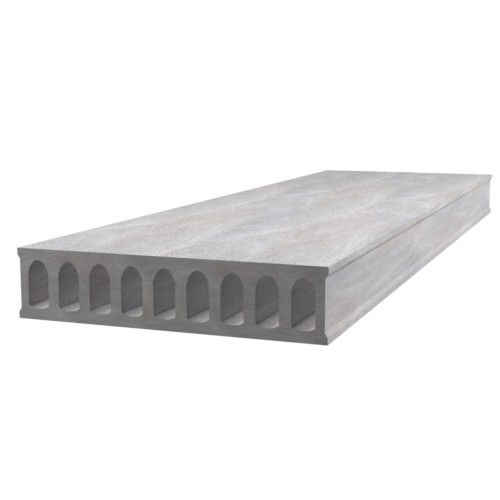

Плиты пустотные ПК
-
Плиты пустотные ПБ
-
Плиты облегченные ПБ
-
Плиты ребристые ПРТм
-

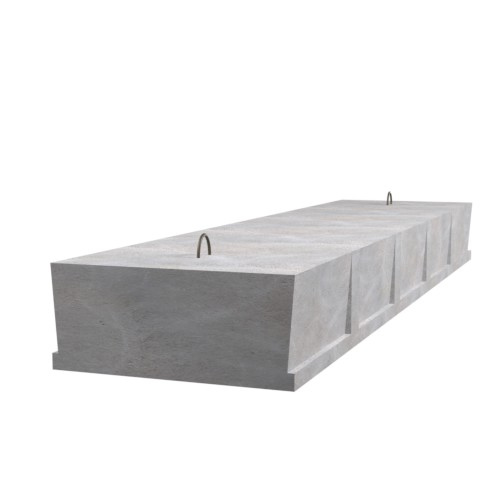

Добор настила
-
Полнотелые доборные плиты
-
Плиты облегченные ПНО
-

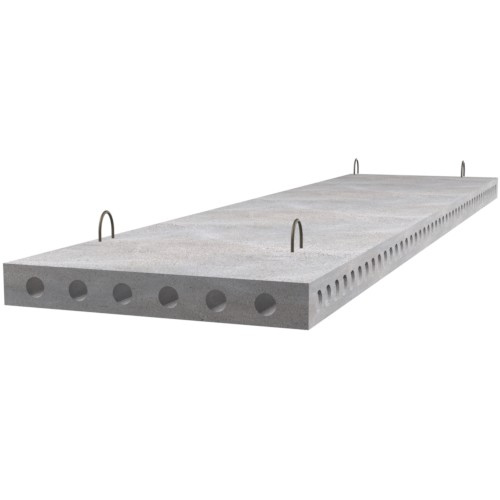

Панель многопустотная БПК
-

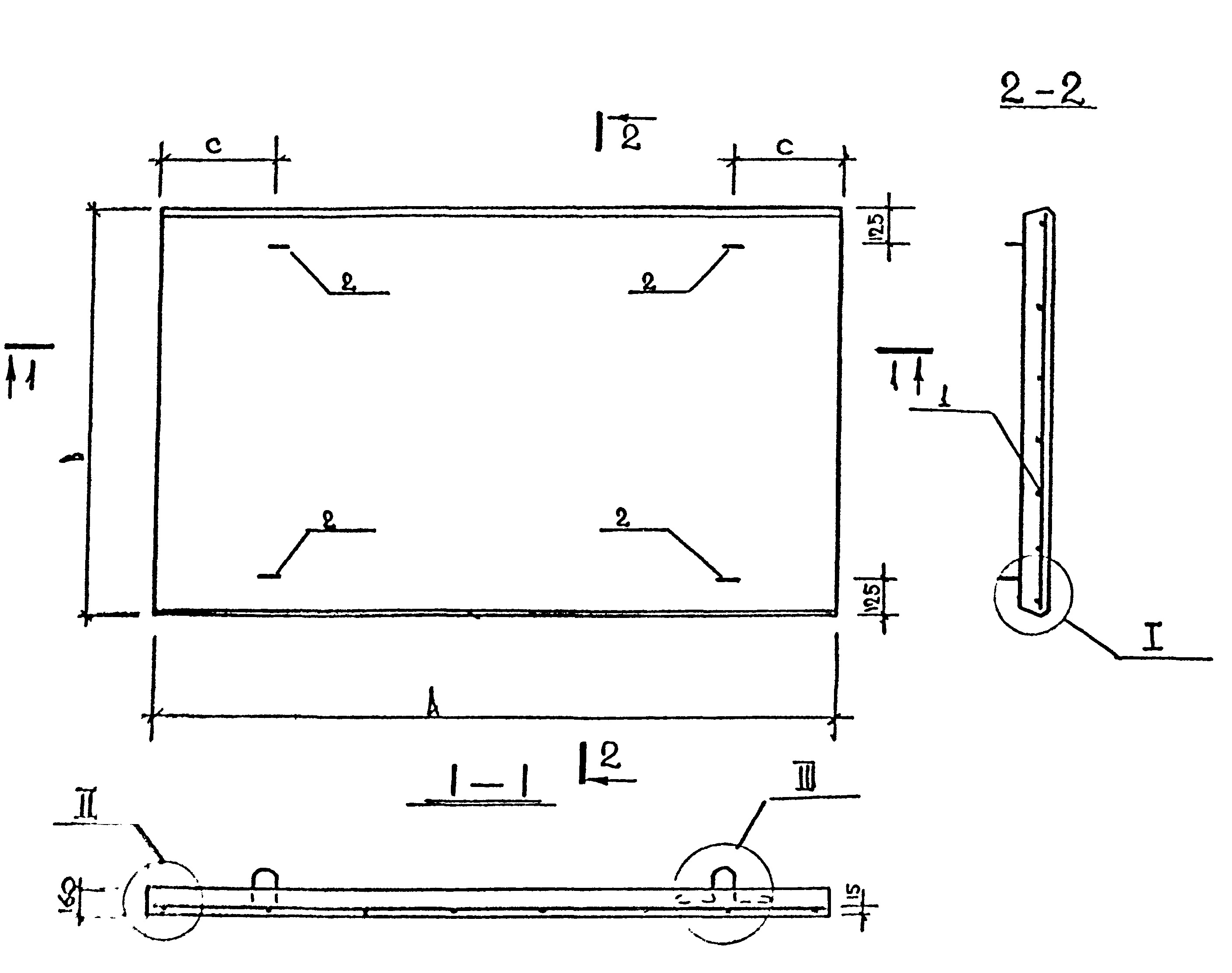

Панели перекрытия сплошные
-
Плиты перекрытий ПТМ
-
Плиты перекрытия НВ
-
Плиты перекрытий 1ПК
-

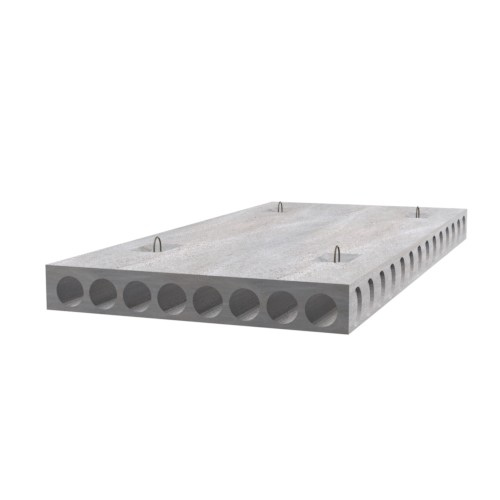

Плиты перекрытия НВК
-
Плиты перекрытия НВКУ
-

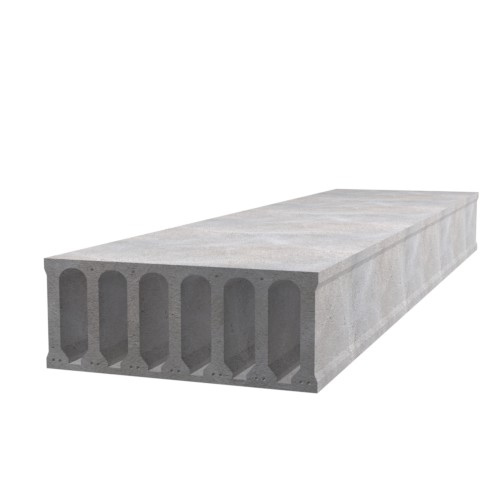

Плиты перекрытия 4НВК
-
Плиты перекрытий 1ПБ
-
Плиты перекрытий 2ПБ
-
Плиты перекрытий 3ПБ
-
Плиты перекрытий 1.6ПБ
-
Плиты перекрытий 2.7ПБ
-
Плиты перекрытий 3.2ПБ
-
Плиты перекрытий 4ПБ
-
Плиты доборные
-

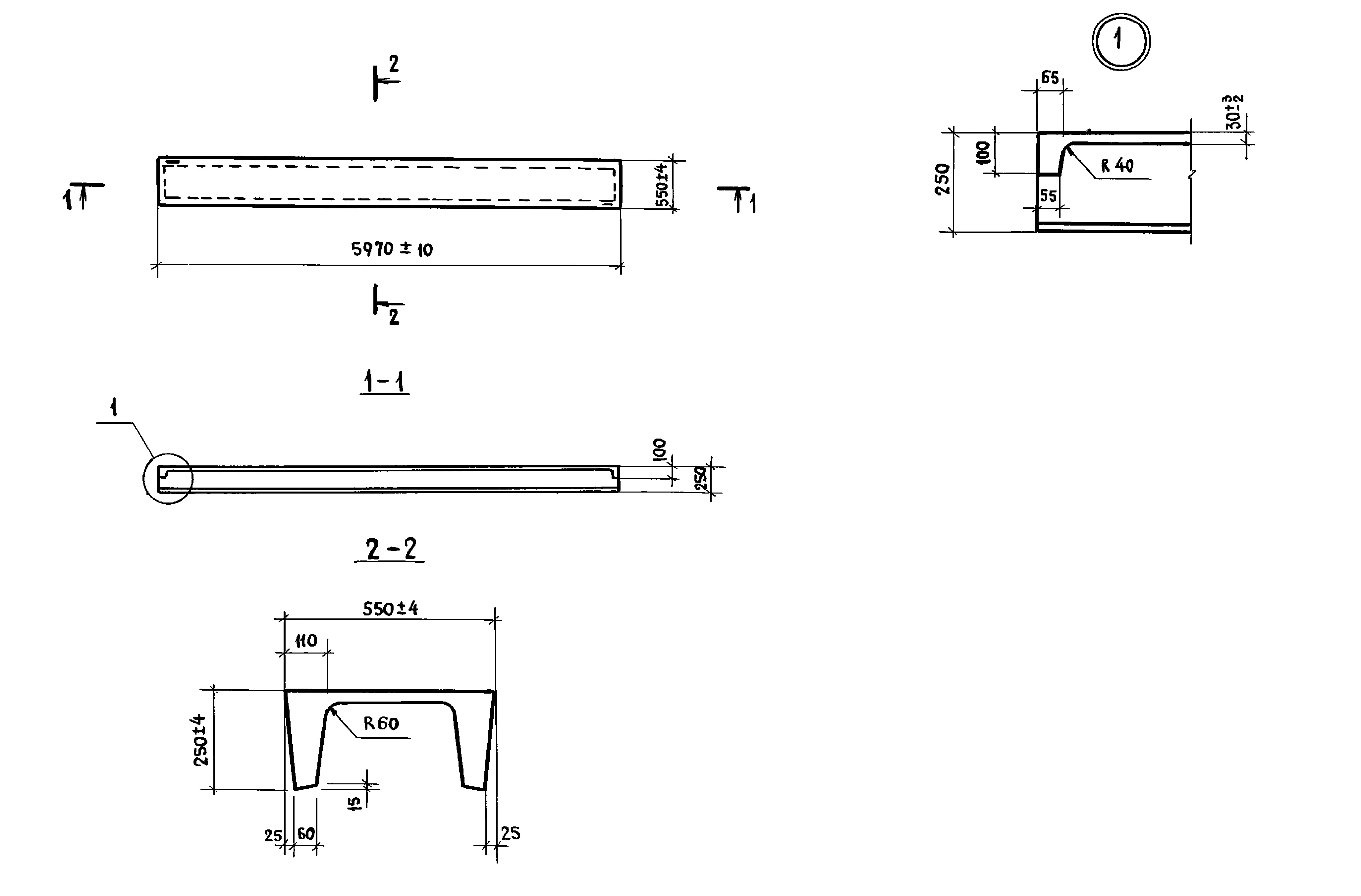

Плиты перекрытий ПДС
-

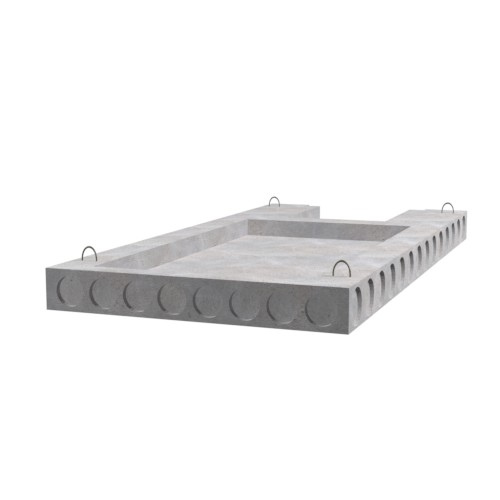

Плиты перекрытий ПРС
-

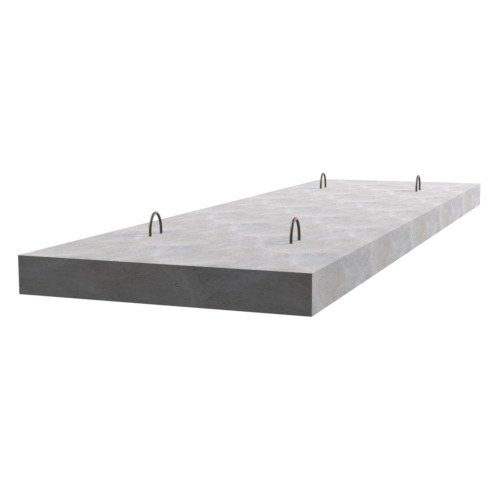

Плиты ПТА
-
