Дорожные плиты

Технология и особенности производства дорожных плит

Выбор марки бетона играет ключевую роль в процессе производства дорожных плит. Обычно используются бетоны марки М300-М400, обладающие оптимальными характеристиками прочности и износостойкости. Расход бетона зависит от размеров и конструкции плиты, обычно составляя 0,3-0,5 кубических метра на одну плиту.
Для обеспечения дополнительной прочности и устойчивости дорожные плиты часто армируют. Применяют как ненапряженную (А-1, А-3, А-3с и проволоки ВР-1 диаметром 6-8 мм.), так и предварительно напряженную арматуру (А-5, АТ-4, АТ-5). Это позволяет увеличить устойчивость к деформациям и воздействию нагрузок. Используемая арматура может быть изготовлена из стальных прутьев или сетки из стеклопластика.
Технология производства дорожных плит может включать различные методы формования и отделки поверхности. Один из распространенных методов – литье бетона в специальные формы. Это обеспечивает получение плит с заданными размерами и геометрическими характеристиками. После заливки бетона проводится вибрация для удаления пустот и обеспечения однородной структуры.
При производстве дорожных плит необходимо также учитывать требования стандартов и нормативов. В России качество дорожных плит регулируется ГОСТ 23457-79 "Плиты для покрытий и дорожек. Технические условия". Этот стандарт устанавливает требования к материалам, размерам, прочности и другим характеристикам дорожных плит, обеспечивая их соответствие установленным стандартам качества и безопасности.

Маркировка дорожных плит

Маркировка дорожных плит представляет собой важный аспект, регулируемый ГОСТ 21924.0-84. Она состоит из текста, содержащего информацию о марке изделия, производителе, проверке, дате изготовления и массе, а также монтажных знаков, определяющих особенности установки.
Согласно стандарту, маркировка может осуществляться различными методами, включая применение краски через трафарет, штампование или нанесение маркировки маркировочной машиной. Допускается также ручное нанесение на неостывший бетон или краской специальным карандашом.
Каждая марка дорожной плиты включает в себя пять основных групп символов, указывающих на назначение, форму, размеры и допустимую нагрузку. Например, маркировка 1П60.18-30AV соответствует плите для постоянных дорог размером 6 м х 1,75 м, с допустимой нагрузкой 30 т и арматурой IV класса.

1П - плиты предназначенные для укладки на постоянные дороги
2П - плиты используемые на временных дорогах
ПД - обозначение для дорожных плит
ПДН - дорожные плиты с напряженной арматурой
ПДГ - гофрированные дорожные плиты
ПДП - плиты для дорожного покрытия

Кроме того, существует специальная маркировка для аэродромных плит по ГОСТ 25912.1, которая также включает толщину плиты и класс арматурной стали. Их маркировка ПАГ - аэродромные плиты, также имеющие гофрированную структуру.

Технические параметры дорожных плит

Для обеспечения безопасности движения и долговечности дорожных покрытий применяются железобетонные плиты, соответствующие основным требованиям.
Основными параметрами при выборе являются расчетная нагрузка, указанная в маркировке. Она может быть H-30 и H-10.
Важным фактором является прочность бетона на сжатие, которая для плит с обычным армированием составляет от B25,0 до B50,0 МПа, а для плит с предварительно напряженной арматурой – от B15,0 до B30,0 МПа.
При проектировании учитываются климатические условия эксплуатации, включая морозостойкость бетона, выраженную маркой от F100 до F200.
Размеры плит варьируются от 1,8 до 13 м в длину и от 1,5 до 7 м в ширину, что позволяет выбрать оптимальный вариант в соответствии с требованиями проекта.
Также одной из важных характеристик является водопоглощение, которое должно быть менее 5.7%

Виды дорожных плит

Мы предлагаем два основных вида дорожных плит: плоские дорожные плиты (ПДП) и дорожные напряженные плиты (ПДН).

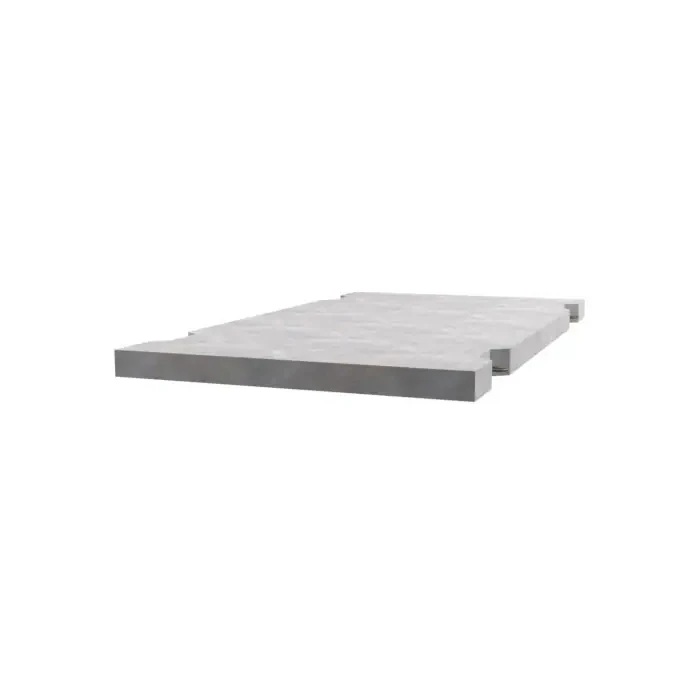

Плоские дорожные плиты (ПДП)

ПДП являются универсальными конструкциями, широко применяемыми для строительства как временных, так и постоянных дорог. Они отличаются следующими характеристиками:

Морозостойкость: до -50°C, что обеспечивает надежную работу в различных климатических условиях.
Нагрузочная способность: до 30 тонн, позволяющая выдерживать значительные нагрузки транспорта.
Размеры и формы: ПДП могут быть прямоугольными, трапециевидными или шестиугольными, обеспечивая гибкость в проектировании дорожных покрытий.
Повторное использование: возможность повторного использования после демонтажа, что делает их экономически выгодным решением.

Дорожные напряженные плиты (ПДН)

ПДН представляют собой более прочные конструкции, способные выдерживать высокие динамические нагрузки и низкие температуры. Они обладают следующими характеристиками:

Предварительное напряжение: использование предварительного напряжения бетона при производстве обеспечивает повышенную прочность и долговечность плит.
Армирование: прочный армокаркас делает конструкцию устойчивой к различным эксплуатационным условиям, включая мягкие грунты.
Температурный диапазон: способность выдерживать температуры до -55°C делает ПДН идеальным выбором для использования в суровых климатических условиях.

Преимущества дорожных плит

Морозостойкость

Одним из ключевых преимуществ железобетонных дорожных плит является их морозостойкость. Они способны выдерживать рекордно низкие температуры без потери прочности и стойкости к разрушению, что делает их идеальным выбором для строительства дорог в суровых климатических условиях.

Высокая прочность

Конструкция дорожных плит из железобетона обеспечивает высокую прочность и долговечность. В сравнении с асфальтовыми покрытиями, дорожные плиты способны выдерживать гораздо большие нагрузки, что обеспечивает долгий срок службы и минимальные затраты на обслуживание.

Идеальная поверхность для сцепления

Поверхность дорожных плит из железобетона обладает идеальными характеристиками для сцепления с покрышками транспортных средств, что обеспечивает безопасное передвижение на дороге.

Возможность демонтажа и повторного использования

Дорожные плиты легко демонтируются и транспортируются на другой участок без потери эксплуатационных характеристик. Это позволяет эффективно использовать плиты на различных объектах и сокращает расходы на новые материалы.

Простота монтажа и экономическая эффективность

Укладка дорожных плит происходит быстро и легко, что сокращает сроки строительства и экономит затраты на рабочую силу. Кроме того, долговечность и возможность повторного использования плит делают их экономически выгодным решением для инфраструктурных проектов различного масштаба.

Укладка дорожных плит

Дорожные плиты из железобетона являются надежным и эффективным решением для обустройства дорожного покрытия. Их укладка требует соблюдения определенной технологии, которая обеспечивает долговечность и качество покрытия.

Этапы укладки

При укладке дорожных плит особое внимание уделяется подготовке основания. Этот этап включает в себя создание "земляного корыта", укладку геотекстиля и непосредственно укладку плит на подготовленное основание.

Схема укладки может осуществляться как сухим, так и мокрым методом. В первом случае используется максимально близкое расположение строительных материалов друг к другу, а при образовании зазоров применяются вода и песок в качестве уплотнителей. Во втором случае монтаж происходит с помощью цементно-песчаного раствора, что обеспечивает надежное прикрепление плит к основанию.

Общие этапы монтажа дорожных плит включают составление проекта прокладки дороги, подготовительные работы, обустройство нижнего слоя, непосредственно укладку плит и заделку швов между отдельными элементами.
