ТСУ-60-3,5С

Фундамент ТСУ-60-3,5С предназначен для укрепления энергетического оборудования для передачи электрического тока. ТСУ-60-3,5С конструктивно сочетаются с конической консольной опорой контактной сети, опорами с жёсткими поперечинами с одиночными и спаренными стойками. Также они применяются с опорами под ошиповку ОРУ.

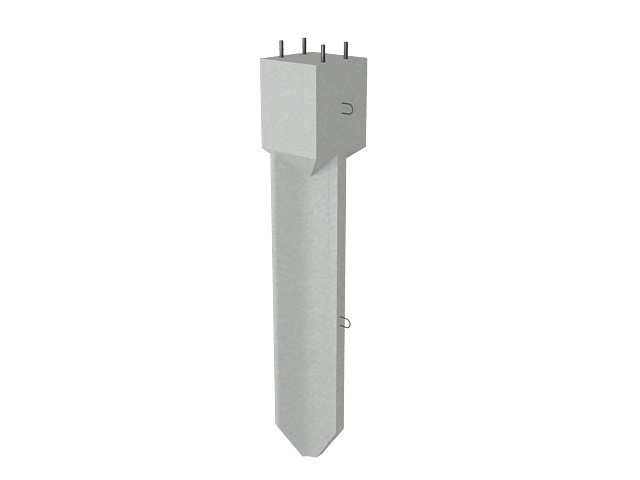

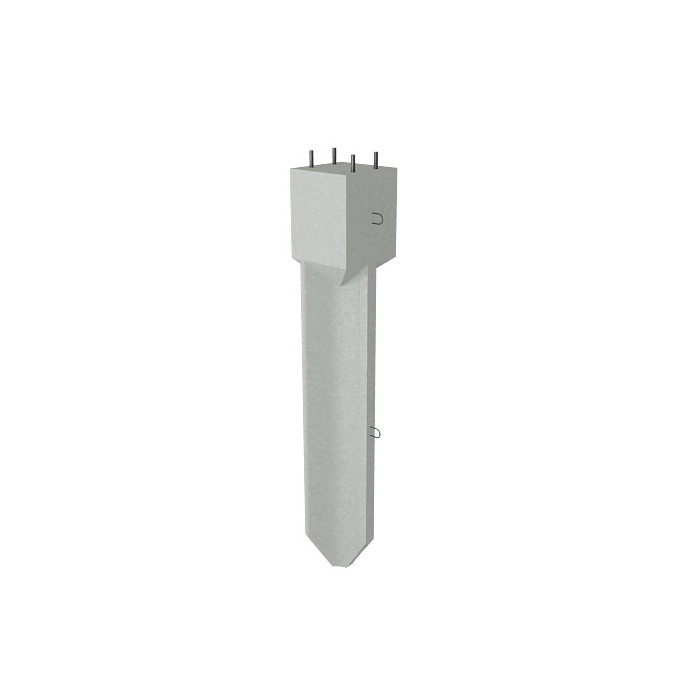

Фундамент ТСУ-60-3,5С состоит из двух частей, объединённых арматурной основой: массивным оголовком квадратного сечения (стаканом) и удлинённой нижней частью. В блоке стаканной части проделано углубление, в которое монтируется стойка опоры. Углубление имеет форму цилиндра. Также в стакане имеется несколько отверстий для вывода скопившейся жидкости. Нижняя часть изделия имеет трёхлучевое поперечное сечение. Толщина луча в крайней верхней доле 80 мм., в точке соединения лучей - 90 мм.

     Маркировка изделий содержит сведения об их категории, несущей способности, полной длине. Она включает в себя буквенно-цифровое сочетание. Шифр ТСУ - сокращение от фундамент трёхлучевой стаканного типа с укороченным стыком". Цифра 100 - показатель нормативного изгибающего момента (в кН/м). 4,5 - длина (в м.). Также должны быть указаны вес фундамента, предприятие-изготовитель, дата выпуска из производства. Оттиски выполняются несмываемыми красителями.
