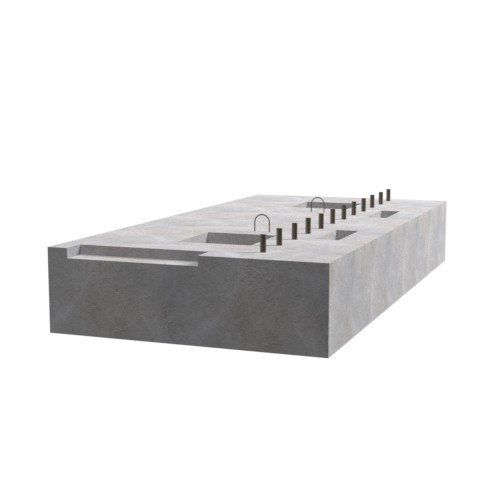

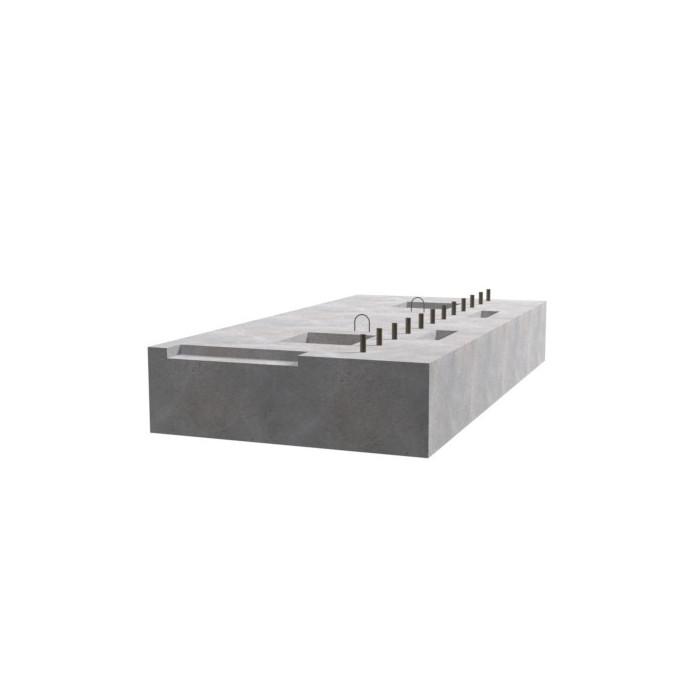

Блоки насадок 3БН 60-1-3 – ЖБИ в форме пирамиды с прямоугольным сечением и отверстиями в виде призмы. Назначение ЖБИ - сопряжение с оголовками свай. Блок насадок рассчитывается на эксплуатацию при высоких разнонаправленных нагрузках: полосовая нагрузка на насадки - А8 или А11, колесная для одиночного транспорта − НК80. Блок используется при возведении мостов с автодорогами, при толщине льда на реках до 30 см, и устанавливается в опоры под пролёты до 24 м. Пролётные строения при этом бывают плитными и ребристыми.
Блоки изготавливаются из качественного тяжелого бетона способом вибропрессования. У готовых изделий высокая прочность, а также хорошая сопротивляемость низким температурам, и их резким колебаниям.
ЖБИ прочно армированы пространственным каркасом из периодической и гладкой стальной арматуры.
Блок 3БН 60-1-3 в обязательном порядке маркируются с помощью цифровых и буквенных обозначений.
- 2 - блок второго типа для крайних опор; БН — категория изделия, блок насадок;
- 35 дм – габариты без учёта выпуска арматуры;
- 1 - группа пролётных оснований, для которых подходит данный блок, их длина составляет 12,15, или 18 м
- 1 – изделие с выпуском арматуры в одну сторону.
Где применяется
3БН 60-1-3 используется при строительстве мостов вместе со свайным фундаментом из железобетона. Использовать блок можно на реках, в суходолах, водотоках периодического действия, и в любой климатической зоне с зимними температурами до – 40 градусов. В вечной мерзлоте и пучинистых грунтах изделие не используется. Допускается установка ЖБИ в районе, где отмечается сейсмическая нагрузка до 6 баллов.
Габариты мостов: Г-6, Г-8, Г - 10 с тротуарами 0,75 и 1 м.
Монтаж блока насадок
Блоки монтируются только после проведения компоновки, и в том случае, если ЖБИ удовлетворяет требованиям по нагрузкам. Изделия соединяются с составными частями моста ручной дуговой сваркой ванным методом. Перед сваркой стальные элементы зачищают и обрабатывают антикоррозионными составами, как правило, это цинконаполненные краски. После сварки все поперечные стыки бетонируются, остальная поверхность блока покрывается защитными веществами на основе кремнийорганики, перхлорвинила, или эпоксидной смолы. Та часть конструкции, которая будет постоянно находиться в грунте, обрабатывается битумом.
Содержание воздуха в бетонной смеси не должно превышать 4%. Для повышения эксплуатационных характеристик к бетонной смеси в процессе производства добавляют пластификаторы. Для сопряжения с элементами моста у блока имеются арматурные выпуски, закладные, а для транспортировки – монтажные петли.
Размеры и характеристики 3БН 60-1-3
Размеры и характеристики 3БН 60-1-3 представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.
- Длина: 6 000 мм.
- Ширина: 1 200 мм.
- Высота: 500 мм.
- Вес: 7,7 т.
- Объем: 3.220 м³
- ГОСТ: Серия 3.503.1-79
Маркировка
Железобетонные изделия этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.
Цифры обозначают размер (толщину изделия).
Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).
Доставка 3БН 60-1-3
Доставка 3БН 60-1-3 осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.
Транспортировать тяжеловесный груз согласно ГОСТ Серия 3.503.1-79 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.
При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.
