Балки БД 93 м1 - опорные конструкции из армированного бетона, широко используемые при строительстве железнодорожных мостов, как правило – двухпутных. БД 93 м1 используются при строительстве новых линий железной дороги, при устройстве вторых путей, или при замене пролётов в действующей железнодорожной сети. Нередко они используются для строительства и реконструкции путепроводов, эстакад, и других инженерно-технических пролётных сооружений. Балки принимают на себя нагрузки, воздействующие на мосты, а затем равномерно распределяют их по опорным сооружением мостов, лежащих ниже.

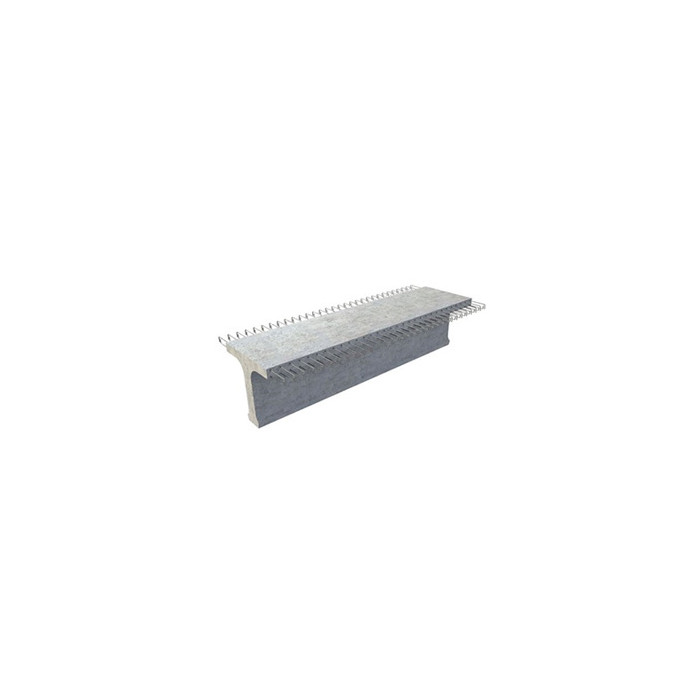

Визуально балки БД 93 м1 представляют собой бруски довольно большой ширины и длины, поперечное сечение которых похоже на двойную «Т». Верхняя поверхность балок – ребристая, рифлёная, с резким закруглением по краям конструкции. Балки имеют большой вес, поэтому транспортируются и устанавливаются при помощи четырёх монтажных петель.
Стойки ограждения железнодорожного полотна укрепляются на боковых гранях балок.
Каждая балка БД 93 м1 устанавливается на две опорные части пролётной конструкции. Сами балки плотно стыкуются между собой, их закладные детали свариваются, а стыковочные швы промазываются бетонным раствором, в результате чего получается прочная монолитная конструкция.
Материал изготовления балок - тяжёлый бетон, класс прочности В25, а в некоторых случаях и выше. Класс морозостойкости подбирается с учётом климатических условий в месте установки ЖБИ. В результате балки устойчивы к образованию трещин, имеют высокий уровень водонепроницаемости.
В качестве армирующего каркаса используются сетки и стержневая арматура, соединенная вязальной проволокой. Класс периодической арматуры А-III, диаметр 12 мм.
В обязательной маркировке изделия указывается его назначение (балка мостовая стандартная рифлёная для двухпутных мостовых пролётов), и типоразмер – длина ЖБИ в дм.
Использование балок позволяет прокладывать ж/д колеи не только на прямых, н участках, но и на поворотах, если радиус изгиба превышает 300 м.
Так как в процессе эксплуатации балки постоянно испытывает высокие нагрузки (динамические нагрузки от проезжающих поездов, а также неблагоприятное влияние атмосферных условий), к их прочности, жёсткости, сроку службы предъявляются повышенные требования. Допускается монтаж балок БД 93 м1 в районах высокой сейсмоактивности (до 9 баллов).
Размеры и характеристики БД 93 м1 представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.
Железобетонные изделия этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.
Цифры обозначают размер (толщину изделия).
Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).
Доставка БД 93 м1 осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.
Транспортировать тяжеловесный груз согласно ГОСТ Серия 3.501.1-146 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.
При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.
БД 93 м1 цена за штуку и зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.
Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.
Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.
Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.
Наш завод ООО ПСК Перспектива осуществляет свою деятельность с октября 2003 года.
Выгодно купить БД 93 м1 в Москве без посредников на заводе ЖБИ Перспектива. Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.
Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».
| Объём, м3 | 8.300 |
| Ширина, мм | 1940 |
| Масса, т | 22.8 |
| Длина, мм | 9300 |
| Высота, мм | 890 |
| Категория | Балки БД |
| ГОСТ | Серия 3.501.1-146 |
| Единица измерения | шт. |
| Способ доставки | MAX длина груза, м | Стоимость доставки |
| Машина до 3,5 тн до 30 м3 | 6 | от 2 100 руб |
| Машина до 5 тн до 30 м3 | 6 | от 2 500 руб |
| Машина до 10 тн до 50 м3 | 8 | от 4 200 руб |
| Машина до 20 тн до 80 м3 | 8 | от 8 600 руб |
| Манипулятор до 5 тн | 5 | от 3 700 руб |
| Манипулятор до 10 тн | 10 | от 4 600 руб |
| Манипулятор до 15 тн | 14 | от 6 900 руб |
