Балки БД 115 м1 АII - опорные конструкции из армированного бетона, широко используемые при строительстве железнодорожных мостов, как правило – двухпутных. БД 115 м1 АII используются при строительстве новых линий железной дороги, при устройстве вторых путей, или при замене пролётов в действующей железнодорожной сети. Нередко они используются для строительства и реконструкции путепроводов, эстакад, и других инженерно-технических пролётных сооружений. Балки принимают на себя нагрузки, воздействующие на мосты, а затем равномерно распределяют их по опорным сооружением мостов, лежащих ниже.
Особенности конструкции

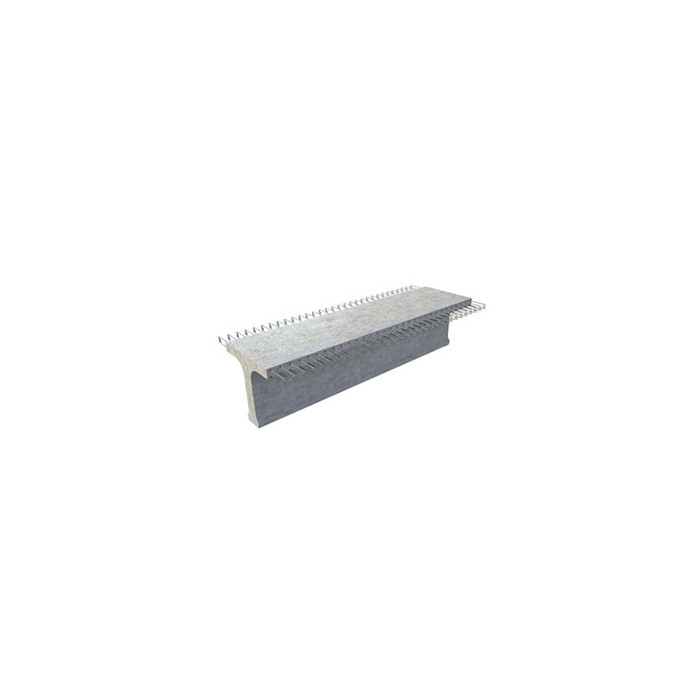

Визуально балки БД 115 м1 АII представляют собой бруски довольно большой ширины и длины, поперечное сечение которых похоже на двойную «Т». Верхняя поверхность балок – ребристая, рифлёная, с резким закруглением по краям конструкции. Балки имеют большой вес, поэтому транспортируются и устанавливаются при помощи четырёх монтажных петель.
Стойки ограждения железнодорожного полотна укрепляются на боковых гранях балок.
Каждая балка БД 115 м1 АII устанавливается на две опорные части пролётной конструкции. Сами балки плотно стыкуются между собой, их закладные детали свариваются, а стыковочные швы промазываются бетонным раствором, в результате чего получается прочная монолитная конструкция.
Изготовление балок и маркировка
Материал изготовления балок - тяжёлый бетон, класс прочности В25, а в некоторых случаях и выше. Класс морозостойкости подбирается с учётом климатических условий в месте установки ЖБИ. В результате балки устойчивы к образованию трещин, имеют высокий уровень водонепроницаемости.
В качестве армирующего каркаса используются сетки и стержневая арматура, соединенная вязальной проволокой. Класс периодической арматуры А-III, диаметр 12 мм.
В обязательной маркировке изделия указывается его назначение (балка мостовая стандартная рифлёная для двухпутных мостовых пролётов), и типоразмер – длина ЖБИ в дм.
Использование балок позволяет прокладывать ж/д колеи не только на прямых, н участках, но и на поворотах, если радиус изгиба превышает 300 м.
Так как в процессе эксплуатации балки постоянно испытывает высокие нагрузки (динамические нагрузки от проезжающих поездов, а также неблагоприятное влияние атмосферных условий), к их прочности, жёсткости, сроку службы предъявляются повышенные требования. Допускается монтаж балок БД 115 м1 АII в районах высокой сейсмоактивности (до 9 баллов).
Размеры и характеристики БД 115 м1 АII
Размеры и характеристики БД 115 м1 АII представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.
- Длина: 11 500 мм.
- Ширина: 1 940 мм.
- Высота: 1 040 мм.
- Вес: 29,6 т.
- Объем: 10.800 м³
- ГОСТ: Серия 3.501.1-146
Маркировка
Железобетонные изделия этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.
Цифры обозначают размер (толщину изделия).
Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).
Доставка БД 115 м1 АII
Доставка БД 115 м1 АII осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.
Транспортировать тяжеловесный груз согласно ГОСТ Серия 3.501.1-146 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.
При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.
БД 115 м1 АII цена в Москве
БД 115 м1 АII цена за штуку и зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.
Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.
Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.
Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.
Наш завод ООО ПСК Перспектива осуществляет свою деятельность с октября 2003 года.
Купить БД 115 м1 АII на заводе ЖБИ
Выгодно купить БД 115 м1 АII в Москве без посредников на заводе ЖБИ Перспектива. Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.
Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».
