Балки БД 115 м - опорные конструкции из армированного бетона, широко используемые при строительстве железнодорожных мостов, как правило – двухпутных. БД 115 м используются при строительстве новых линий железной дороги, при устройстве вторых путей, или при замене пролётов в действующей железнодорожной сети. Нередко они используются для строительства и реконструкции путепроводов, эстакад, и других инженерно-технических пролётных сооружений. Балки принимают на себя нагрузки, воздействующие на мосты, а затем равномерно распределяют их по опорным сооружением мостов, лежащих ниже.
Особенности конструкции

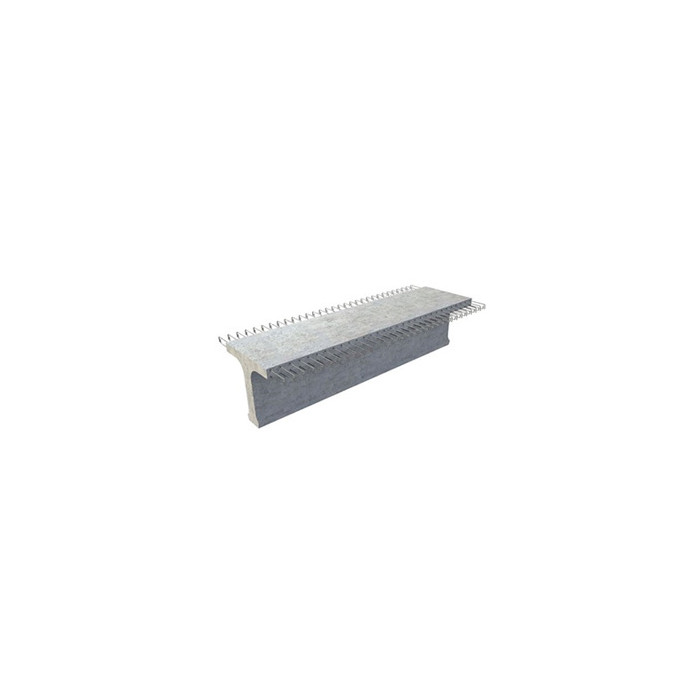

Визуально балки БД 115 м представляют собой бруски довольно большой ширины и длины, поперечное сечение которых похоже на двойную «Т». Верхняя поверхность балок – ребристая, рифлёная, с резким закруглением по краям конструкции. Балки имеют большой вес, поэтому транспортируются и устанавливаются при помощи четырёх монтажных петель.
Стойки ограждения железнодорожного полотна укрепляются на боковых гранях балок.
Каждая балка БД 115 м устанавливается на две опорные части пролётной конструкции. Сами балки плотно стыкуются между собой, их закладные детали свариваются, а стыковочные швы промазываются бетонным раствором, в результате чего получается прочная монолитная конструкция.
Изготовление балок и маркировка
Материал изготовления балок - тяжёлый бетон, класс прочности В25, а в некоторых случаях и выше. Класс морозостойкости подбирается с учётом климатических условий в месте установки ЖБИ. В результате балки устойчивы к образованию трещин, имеют высокий уровень водонепроницаемости.
В качестве армирующего каркаса используются сетки и стержневая арматура, соединенная вязальной проволокой. Класс периодической арматуры А-III, диаметр 12 мм.
В обязательной маркировке изделия указывается его назначение (балка мостовая стандартная рифлёная для двухпутных мостовых пролётов), и типоразмер – длина ЖБИ в дм.
Использование балок позволяет прокладывать ж/д колеи не только на прямых, н участках, но и на поворотах, если радиус изгиба превышает 300 м.
Так как в процессе эксплуатации балки постоянно испытывает высокие нагрузки (динамические нагрузки от проезжающих поездов, а также неблагоприятное влияние атмосферных условий), к их прочности, жёсткости, сроку службы предъявляются повышенные требования. Допускается монтаж балок БД 115 м в районах высокой сейсмоактивности (до 9 баллов).
Размеры и характеристики БД 115 м
Размеры и характеристики БД 115 м представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.
- Длина: 11 500 мм.
- Ширина: 1 940 мм.
- Высота: 1 040 мм.
- Вес: 29,6 т.
- Объем: 10.800 м³
- ГОСТ: Серия 3.501.1-146
Маркировка
Железобетонные изделия этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.
Цифры обозначают размер (толщину изделия).
Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).
Доставка БД 115 м
Доставка БД 115 м осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.
Транспортировать тяжеловесный груз согласно ГОСТ Серия 3.501.1-146 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.
При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.
БД 115 м цена в Москве
БД 115 м цена за штуку и зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.
Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.
Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.
Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.
Наш завод ООО ПСК Перспектива осуществляет свою деятельность с октября 2003 года.
Купить БД 115 м на заводе ЖБИ
Выгодно купить БД 115 м в Москве без посредников на заводе ЖБИ Перспектива. Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.
Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».
